1、末端试水装置说明

本装置适用于湿式、干式、预作用、循环、闭式泡沫喷淋的各分区的最不利处及雨淋系统传动探测管网的最不利处。
2、末端试水装置特点

由压力表、铜质球阀、标准流量出水口等管道附件组成。组装后经1.4MPa水压，3min不渗漏。
3、末端试水装置主要功能

3.1、模拟喷淋系统各保护区最不利处的喷头工作时，水流指示器、报警阀与压力开关的联动、复位性能。
3.2、测试干式、预作用、泡沫喷淋系统最不利处的工作介质转换时间，如气→水，水→泡沫。
3.3、便于今后对管道的冲洗、换水维护等
3.4、显示最不利处喷头的静水压力与喷洒压力
4、末端试水装置类型

4.1、ZSPM手动型末端试水装置：手动启闭。
4.2、ZSPM电动型末端试水装置：电动（DC24V,1A）手动启闭。
4.3、ZSPM组合型末端试水装置：电动（DC24V,1A）手动启闭；并且具有启动信号反馈监控功能。

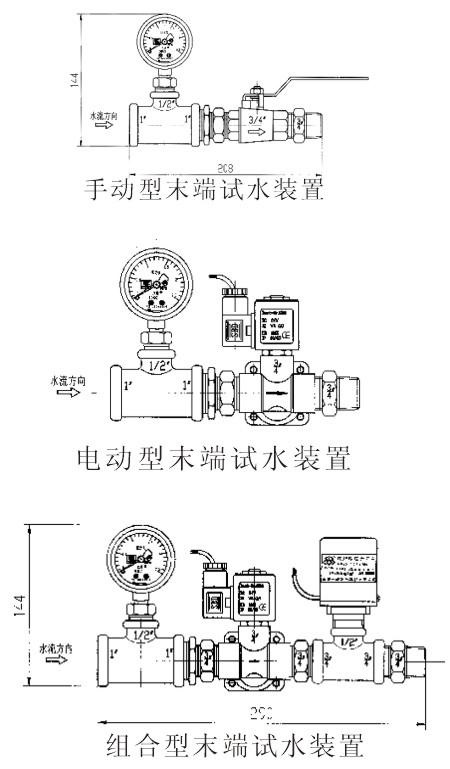

5、末端试水装置安装图形及注意事项

5.1、应确保末端试水装置处于孔口出流的方式排入下水管道。
5.2、应选用与保护区内最小流量系数喷头相同的末端试水装置的流量出水口。
5.3、进水接口：R1.
