1、说明

       水雾喷头是自动水喷雾灭火系统中的一个重要组成部件，它与供水管网，控制阀门探测报警器等组成自动水喷雾灭火系统，在扑救固体可燃物火灾中，提高了水的灭火效率。同时具有内部不会造成液体火灾的飞溅和电气绝缘高的特点，特别适用于扑救电器设备、可燃烧液体等引起的火灾，保护工厂、商场、仓库、配电室、大型变压器、液化气罐、石油储罐等场所，用来防护冷却，控制火灾和扑灭火灾。

       该水雾喷头根据需要可以水平安装，也可以下垂、斜向方向安装等。

       产品标准：GB5135.3《自动喷水灭火系统 第3部份：水雾喷头》

       设计验收规范：GB50219 《水喷雾灭火系统技术规范》

2、工作原理

       该系列水雾喷头是进水口和出水口在一条直线上的离心雾化喷头，它将一定压力的水流分解成两股水流，一股是沿内壁运动而具有离心速度的旋转水流，另一股是具有轴向速度的直水流、两股水流在喷头的喷口处汇合，以其合成速度由喷口喷出而形成细小的雾滴，喷出的水雾比较均匀，按照一定的雾化角均匀地喷射到被保护对象的外表面上，以达到防护冷却或扑灭火灾的目的。

3、技术性能

      (1)额定工作压力：0.35MPa

      (2)流量系数：K=12、16、21.4、27、33.7、43、54、67.5、86

      (3)雾化角：90°、120°

      (4)接口螺纹：R1/2″、R3/4″、R1″

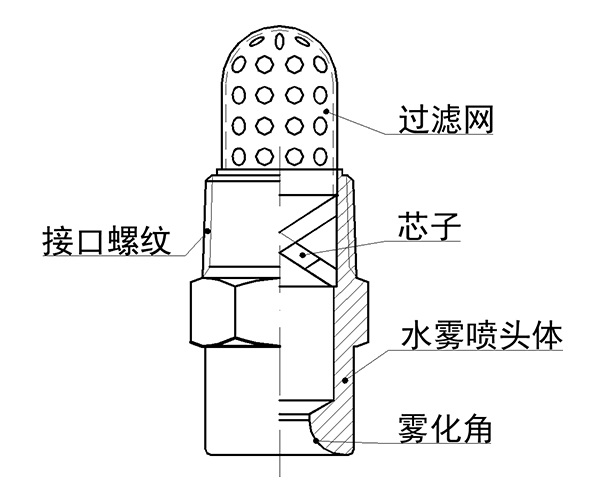

4、结构图

5、ZSTWB流量系数

ZSTWB-16/60 ZSTWB-16/90 ZSTWB-16/120 / ZSTWB-12-60 ZSTWB-12-90 ZSTWB-12-120

ZSTWB-21-60 ZSTWB-21-90 ZSTWB-21-120 / ZSTWB-21.4-60 ZSTWB-21.4-90 ZSTWB-21.4-120

ZSTWB-27-60 ZSTWB-27-90 ZSTWB-27-120 / ZSTWB-26.5-60 ZSTWB-26.5-90 ZSTWB-26.5-120

ZSTWB-30-60 ZSTWB-30-90 ZSTWB-30-120 / ZSTWB-34-60 ZSTWB-34-90 ZSTWB-34-120

ZSTWB-40-60 ZSTWB-40-90 ZSTWB-40-120 / ZSTWB-43-60 ZSTWB-43-90 ZSTWB-43-120

ZSTWB-54-60 ZSTWB-54-90 ZSTWB-54-120 / ZSTWB-53.5-60 ZSTWB-53.5-90 ZSTWB-53.5-120

ZSTWB-63-60 ZSTWB-63-90 ZSTWB-63-120 / ZSTWB-67.5-60 ZSTWB-67.5-90 ZSTWB-67.5-120

ZSTWB-80-60 ZSTWB-80-90 ZSTWB-80-120/ ZSTWB-33.7-60 ZSTWB-33.7-90 ZSTWB-33.7-120

ZSTWB-86-60 ZSTWB-86-90 ZSTWB-86-120/ ZSTWB-107-60 ZSTWB-107-90 ZSTWB-107-120

ZSTWB-100-60 ZSTWB-100-90 ZSTWB-100-120 / ZSTWB-125-60 ZSTWB-125-90 ZSTWB-125-120

ZSTWB-150-60 ZSTWB-150-90 ZSTWB-150-120 / ZSTWB-160-60 ZSTWB-160-90 ZSTWB-160-120

ZSTWB-200-60 ZSTWB-200-90 ZSTWB-220-120 / ZSTWB-300-60 ZSTWB-300-90 ZSTWB-300-120
