说明
ZSXF信号蝶阀是自动喷水灭火系统中的配套附件之一，作为自动喷水灭火系统的水源搬运控制阀门，具有阀位显示信号，该信号可接至控制中心实时监控，以免造成误关，提高系统的可靠性。是消防给排水管路的控制阀门。
产品标准：GB5135.6《自动喷水灭火系统第6部份：通用阀门》
设计规范：GB50084 《自动喷水灭火系统设计规范》
验收规范：GB50261《自动喷水灭火系统施工及验收规范》
主要技术参数
(1)工作介质：水、油、气体
(2)最大工作压力：1.6MPa
(3)试验压力：3.2MPa
(4)适应环境温度：4℃～70℃
(5)操作方式：蜗轮蜗杆式
(6)开关容量：DC24V 0.5A；AC220V 1A
(7)连接方式：对夹连接
(8)电气连接：公共线-红色；常开触点-蓝色；常闭触点-黑色

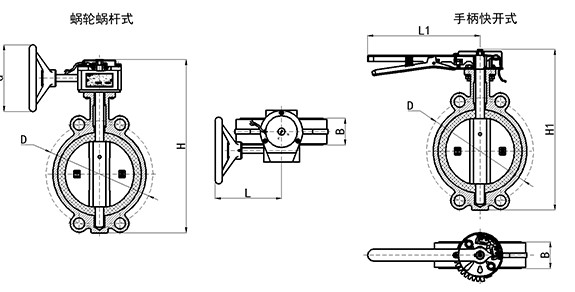

型号规格及外形尺寸
规格型号 | 公称通径 | D（mm） | d（mm） | H（mm） | B（mm） | L（mm） | H1（mm） | L1（mm） |
ZSXDF7-Q-50-16-W | DN50 | Φ125 | Φ145 | 255 | 46 | 150 | 238 | 252 |
ZSXDF7-Q-65-16-W | DN65 | Φ145 | Φ145 | 300 | 50 | 150 | 250 | 252 |
ZSXDF7-Q-80-16-W | DN80 | Φ160 | Φ145 | 305 | 50 | 150 | 274 | 252 |
ZSXDF7-Q-100-16-W | DN100 | Φ180 | Φ145 | 320 | 56 | 150 | 304 | 252 |
ZSXDF7-Q-125-16-W | DN125 | Φ210 | Φ145 | 370 | 58 | 150 | 333 | 252 |
ZSXDF7-Q-150-16-W | DN150 | Φ240 | Φ145 | 400 | 59 | 150 | 360 | 252 |
ZSXDF7-Q-200-16-W | DN200 | Φ295 | Φ280 | 465 | 64 | 200 | / | / |
