说明
水流指示器是自动喷水灭火系统的组成部分，利用喷淋管网内水的流动推动叶片，触动微动开关，从而将水流信号转化为电信号，与控制器连接以启动火灾自动报警系统，可用于检测自动喷淋系统运行及确定火灾发生的区域。适用于湿式、干式、循环及闭式自动喷水-泡沫联用系统中。
产品标准：GB5135.7《自动喷水灭火系统 第7部份： 水流指示器》
设计规范：GB50084 《自动喷水灭火系统设计规范》
验收规范：GB50261《自动喷水灭火系统施工及验收规范》
技术参数
额定工作压力：1.2MPa
密封实验压力：2.4MPa
连接形式：马鞍式
报警流量范围： 15L/min～37.5L/min
开关容量：AC220V 1A DC24V 0.5A
使用环境条件：4℃～50℃
接线方式：红色线—电源线、蓝色线—信号线

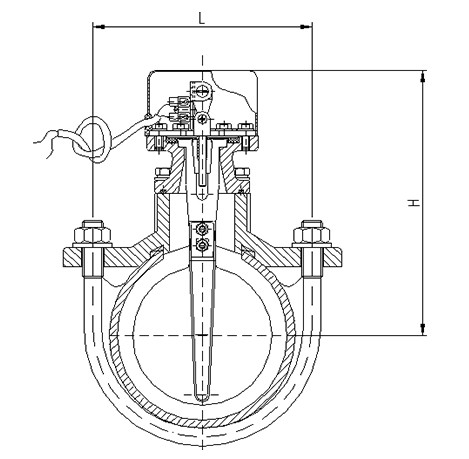

规格及其外型和主要连接尺寸
公称通径 | 推荐管道尺寸 | L | H | 管道开口直径 |
50 | 60.3×3.6 | 88 | 138 | φ39 |
65 | 76.1×4 | 94 | 146 | φ39 |
80 | 88.9×4.3 | 105 | 152 | φ50 |
100 | 114.3×5 | 134 | 162 | φ50 |
125 | 139.7×5 | 164 | 175 | φ50 |
150 | 165.1×5.4 | 190 | 188 | φ50 |
200 | 219.1×5.4 | 237 | 212 | φ50 |
250 | 273×9.5 | 286 | 243 | φ50 |
